Choisir le bon dispositif de protection contre la foudre : paratonnerres ou parafoudres

Introduction

La foudre est l’une des forces les plus puissantes de la nature, capable de provoquer des incendies, des dommages aux équipements et même des blessures humaines. Pour atténuer ces risques, différents dispositifs de protection contre la foudre ont été développés et largement appliqués dans les environnements résidentiels, commerciaux et industriels. Parmi celles-ci, les paratonnerres et les parafoudres sont deux des solutions les plus courantes. À première vue, leurs fonctions peuvent paraître similaires, car toutes deux sont associées au détournement ou à la gestion des coups de foudre. Cependant, ils diffèrent considérablement en termes de conception, d’application et de portée de protection. Cet article présente une comparaison détaillée des paratonnerres et des parafoudres, explorant leurs caractéristiques structurelles, leurs principes fonctionnels, leurs exigences d'installation et leurs considérations de coût. En examinant ces aspects, les lecteurs peuvent faire des choix éclairés lorsqu’ils sélectionnent l’appareil adapté à leurs besoins.

Définition de base des paratonnerres

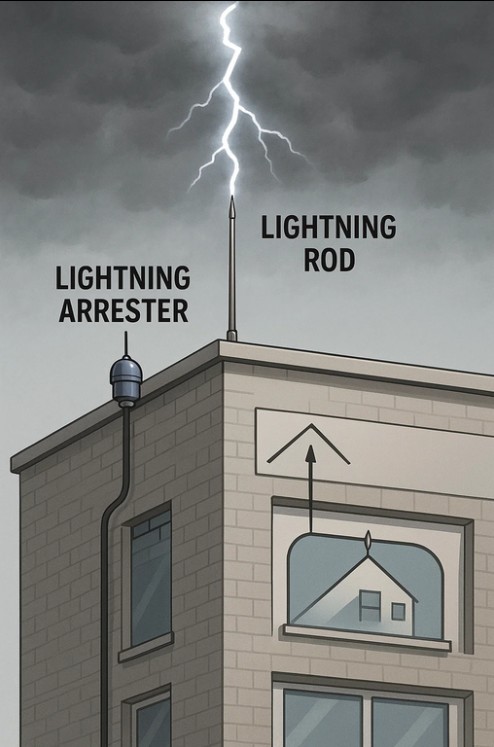

A paratonnerre est un dispositif simple mais efficace conçu pour protéger les structures des coups de foudre directs. Il s’agit généralement d’une tige métallique installée au point le plus élevé d’un bâtiment et reliée au sol via un fil conducteur. Sa fonction principale est de fournir un chemin à faible résistance permettant au courant de foudre de circuler en toute sécurité dans le sol, évitant ainsi d'endommager la structure du bâtiment. Les paratonnerres n’absorbent pas la foudre ni ne l’éliminent, mais agissent plutôt comme une voie contrôlée pour détourner la décharge électrique.

Définition de base des parafoudres

Un parafoudre, en revanche, est un appareil électrique utilisé principalement pour protéger les équipements et systèmes électriques des surtensions causées par la foudre. Au lieu d’être placé au sommet d’un bâtiment, il est généralement installé dans des systèmes électriques, à proximité de transformateurs ou le long de lignes de transmission. Le parafoudre détourne la surtension excessive vers la terre tout en garantissant que les niveaux de tension normaux passent à travers l'équipement. Il n’intercepte pas directement les coups de foudre mais atténue les effets secondaires des surtensions induites par la foudre.

Principe de fonctionnement des paratonnerres

Le principe de fonctionnement d'un paratonnerre tourne autour de son rôle de chemin privilégié pour l'évacuation de la foudre. Lorsqu'un nuage d'orage se forme au-dessus d'un bâtiment, un champ électrique se développe entre le nuage et le sol. La pointe pointue du paratonnerre contribue à attirer la décharge, après quoi le courant électrique traverse le fil conducteur jusqu'à la terre. En fournissant un chemin à faible résistance, la tige empêche la foudre d’endommager le toit, les murs ou les fondations du bâtiment.

Principe de fonctionnement des parafoudres

Le principe d'un parafoudre réside dans la déviation des surtensions. Dans des conditions normales, le parafoudre permet à la tension standard de circuler sans interruption. Cependant, lorsqu'une surtension provoquée par la foudre se produit, le parafoudre fournit un chemin temporaire à faible résistance pour que l'excès de tension se déplace dans le sol. Une fois la surtension atténuée, le parafoudre revient à son état de haute résistance, permettant un fonctionnement normal du système électrique. De cette manière, les composants électriques sensibles tels que les transformateurs, les moteurs et les circuits imprimés sont protégés contre les pannes.

Comparaison structurelle

Les paratonnerres et les parafoudres diffèrent considérablement dans leur structure. Le tableau ci-dessous résume ces différences :

Applications des paratonnerres

Les paratonnerres sont largement utilisés dans les bâtiments, les monuments, les tours de communication et autres structures de grande hauteur. Ils sont particulièrement efficaces dans les environnements où les éclairs directs sont fréquents. En s’intégrant à la structure du bâtiment, ils préservent l’intégrité physique et réduisent les risques d’incendie. Leur rôle est préventif, se concentrant sur la protection du bâtiment physique plutôt que des appareils électriques à l’intérieur.

Applications des parafoudres

Les parafoudres sont utilisés dans les systèmes électriques, allant des appareils électroménagers aux sous-stations industrielles. Ils sont généralement installés le long des réseaux de distribution, des lignes aériennes et des systèmes de communication. Leur rôle principal est de protéger les équipements contre les surtensions qui pourraient entraîner des temps d’arrêt coûteux, un dysfonctionnement de l’équipement ou des dommages. Contrairement aux tiges, les parafoudres ne sont pas conçus pour prévenir les dommages structurels mais pour maintenir la continuité électrique et la fiabilité des équipements.

Exigences d'installation pour les paratonnerres

L'installation d'un paratonnerre nécessite un placement minutieux au point le plus élevé du bâtiment, garantissant qu'aucune partie du toit ne reste sans protection. Le système de mise à la terre doit être conçu avec une faible résistance, en utilisant souvent des conducteurs en cuivre ou en acier galvanisé. L'efficacité d'un paratonnerre dépend de la qualité du système de mise à la terre. Une mauvaise installation peut rendre le système inefficace, exposant la structure à des dommages.

Exigences d'installation pour les parafoudres

Les parafoudres doivent être installés à proximité des équipements qu’ils protègent, généralement aux points d’entrée des systèmes électriques. Leur mise à la terre doit être fiable, garantissant que les courants de surtension sont rapidement déviés. Une installation professionnelle est souvent nécessaire, car une mise à la terre incorrecte ou une connexion incorrecte peut entraîner une défaillance de l'équipement. De plus, les parafoudres doivent se conformer aux normes électriques nationales pour garantir un fonctionnement sûr.

Considérations relatives aux coûts

Le coût est un facteur décisif pour de nombreux projets. Les paratonnerres sont généralement moins chers à acheter et à installer, car leur structure est simple. Les parafoudres impliquent cependant des composants plus complexes et peuvent nécessiter une installation spécialisée. Le tableau ci-dessous illustre une comparaison simplifiée des coûts :

Besoins de maintenance

Les paratonnerres nécessitent un entretien minimal, principalement des inspections périodiques pour garantir que les conducteurs de mise à la terre sont intacts et exempts de corrosion. Les parafoudres doivent cependant être testés régulièrement pour garantir leur fonctionnalité. Au fil du temps, l’exposition à de multiples surtensions peut dégrader leurs performances et nécessiter leur remplacement. Des tests réguliers avec des équipements de diagnostic permettent de garantir leur fiabilité dans la protection des systèmes électriques.

Aspects de sécurité

Du point de vue de la sécurité, les paratonnerres protègent le bâtiment et ses occupants en empêchant les frappes directes de provoquer des incendies. Les parafoudres protègent les équipements électriques sensibles, réduisant ainsi le risque de surtensions endommageant les systèmes critiques. Les deux appareils, lorsqu’ils sont correctement installés, améliorent considérablement la sécurité. Cependant, une mauvaise utilisation ou une mauvaise installation peut entraîner des risques, tels qu'une mise à la terre incomplète ou des dommages à l'équipement.

Considérations environnementales

Les paratonnerres ont un impact environnemental minimal car ils sont fabriqués à partir de métaux durables et durent des décennies avec peu d’entretien. Les parafoudres, en revanche, peuvent nécessiter un remplacement périodique, ce qui entraîne une utilisation de matériaux et des déchets. Les efforts visant à améliorer les composants recyclables et à prolonger leur durée de vie contribuent à réduire les préoccupations environnementales associées aux parafoudres.

Analyse comparative

Pour résumer les distinctions, le tableau ci-dessous donne un aperçu côte à côte :

Études de cas et utilisation dans le monde réel

Dans les zones urbaines dotées d’immeubles de grande hauteur, les paratonnerres sont largement adoptés pour garantir la sécurité structurelle. En revanche, les grandes installations industrielles et les sociétés de distribution d’électricité dépendent fortement des parafoudres pour prévenir les pannes d’équipement. Les deux dispositifs sont souvent utilisés ensemble, avec des tiges protégeant le bâtiment lui-même et des parafoudres protégeant les systèmes électriques à l'intérieur. Cet usage complémentaire met en évidence leurs rôles uniques plutôt que la concurrence entre eux.
